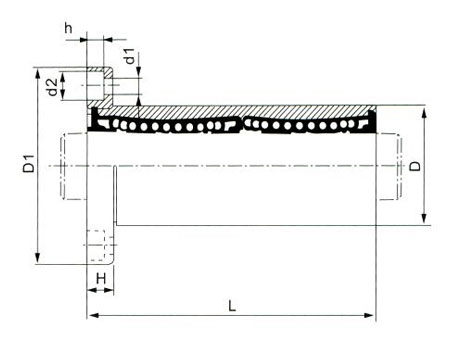

European standard for long square flange type

型號	球例數	重量 （g）	主要尺寸													法蘭 垂直度	徑向 跳動	基本額定載荷
			內徑	內徑	外徑	外徑	長度	長度	法蘭	法蘭	法蘭	法蘭	聯接孔	聯接孔	聯接孔		(MAX.)	C(kgf)	Co(kgf)
			dr	公差	D	公差	L	公差	D1	K	H	Φ	d1	d2	h
LMEK8LUU	4	51	8	0.008	16	0 -0.009	46	0 -0.30	32	25	5	24	3.5	6	3.1	0.015	0.015	43	82
LMEK10LUU	4	79	10	0.008	19	0 -0.011	55	0 -0.30	40	30	6	29	4.5	7.5	4.1	0.015	0.015	60	112
LMEK12LUU	4	90	12	0.008	22	0 -0.011	61	0 -0.30	42	32	6	32	4.5	7.5	4.1	0.015	0.015	83	160
LMEK16LUU	5	135	16	0.01	26	0 -0.011	68	0 -0.30	46	35	6	36	4.5	7.5	4.1	0.015	0.015	94	182
LMEK20LUU	5	225	20	0.01	32	0 -0.013	80	0 -0.30	54	42	8	43	5.5	9	5.1	0.017	0.017	140	280
LMEK25LUU	6	500	25	0.011	40	0 -0.013	112	0 -0.40	62	50	8	51	5.5	9	5.1	0.017	0.017	160	320
LMEK30LUU	6	720	30	0.011	47	0 -0.013	123	0 -0.40	76	60	10	62	6.6	11	6.1	0.017	0.017	225	560
LMEK40LUU	6	1600	40	0.012	62	0 -0.015	151	0 -0.40	98	75	13	80	9	14	8.1	0.02	0.02	350	820
LMEK50LUU	6	2620	50	0.012	75	0 -0.015	192	0 -0.40	112	88	13	94	9	14	8.1	0.02	0.02	620	1622
LMEK60LUU	6	4480	60	0.012	90	0 -0.020	209	0 -0.40	134	106	18	112	11	17.5	10.8	0.025	0.025	770	2040
