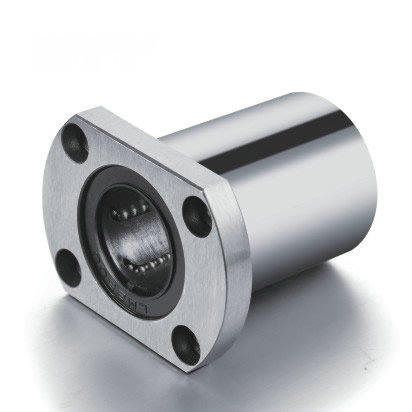

橢圓法蘭型   亞洲標準:

型號	球例數	重量 （g）	主要尺寸														法蘭 垂直度	徑向 跳動	基本額定載荷
			內徑	內徑	外徑	外徑	長度	長度	法蘭	法蘭	法蘭	法蘭	法蘭	聯接孔	聯接孔	聯接孔		(MAX.)	C(kgf)	Co(kgf)
			dr	公差	D	公差	L	公差	D1	W	H	A	F	d1	d2	h
LMH6UU	4	21	6	0 -0.009	12	0 -0.011	19	0 -0.20	28	18	5	20	-	3.5	6	3.1	0.012	0.012	21	27
LMH8UU	4	33	8	0 -0.009	15	0 -0.011	24	0 -0.20	32	21	5	24	-	3.5	6	3.1	0.012	0.012	27	41
LMH10UU	4	64	10	0 -0.009	19	0 -0.013	29	0 -0.20	40	25	6	29	-	4.5	7.5	4.1	0.012	0.012	38	56
LMH12UU	4	68	12	0 -0.009	21	0 -0.013	30	0 -0.20	42	27	6	32	-	4.5	7.5	4.1	0.012	0.012	42	61
LMH13UU	4	81	13	0 -0.009	23	0 -0.013	32	0 -0.20	43	29	6	33	-	4.5	7.5	4.1	0.012	0.012	52	79
LMH16UU	5	112	16	0 -0.009	28	0 -0.013	37	0 -0.20	48	34	6	31	22	4.5	7.5	4.1	0.012	0.012	79	120
LMH20UU	5	167	20	0 -0.010	32	0 -0.016	42	0 -0.20	54	38	8	36	24	5.5	9	5.1	0.015	0.015	88	140
LMH25UU	6	325	25	0 -0.010	40	0 -0.016	59	0 -0.30	62	46	8	40	32	5.5	9	5.1	0.015	0.015	100	160
LMH30UU	6	388	30	0 -0.010	45	0 -0.016	64	0 -0.30	74	51	10	49	35	6.6	11	6.1	0.015	0.015	160	280
LMH35UU	6	590	35	0 -0.012	52	0 -0.019	70	0 -0.30	82	60	10	55	38	6.6	11	6.1	0.02	0.02	170	320
LMH40UU	6	910	40	0 -0.012	60	0 -0.019	80	0 -0.30	96	70	13	64	45	9	14	8.1	0.02	0.02	220	410
